[Algorithm] Kruskal

Kruskal

MST를 만드는 알고리즘 입니다.

적은 비용으로 노드를 연결하는 것이 핵심입니다.

Kruskal 알고리즘을 구현하기전 MST 를 알아야 합니다.

맨아래 링크를 참조해주시면 됩니다.





알고리즘 순서

• 에지들을 오름 차순으로 정렬한다.
• 에지들을 그 순서대로 하나씩 택한다.
• 싸이클 검사를 한다.
• 선택된 에지의 수가 n-1 개의 에지가 선택되면 종료한다.

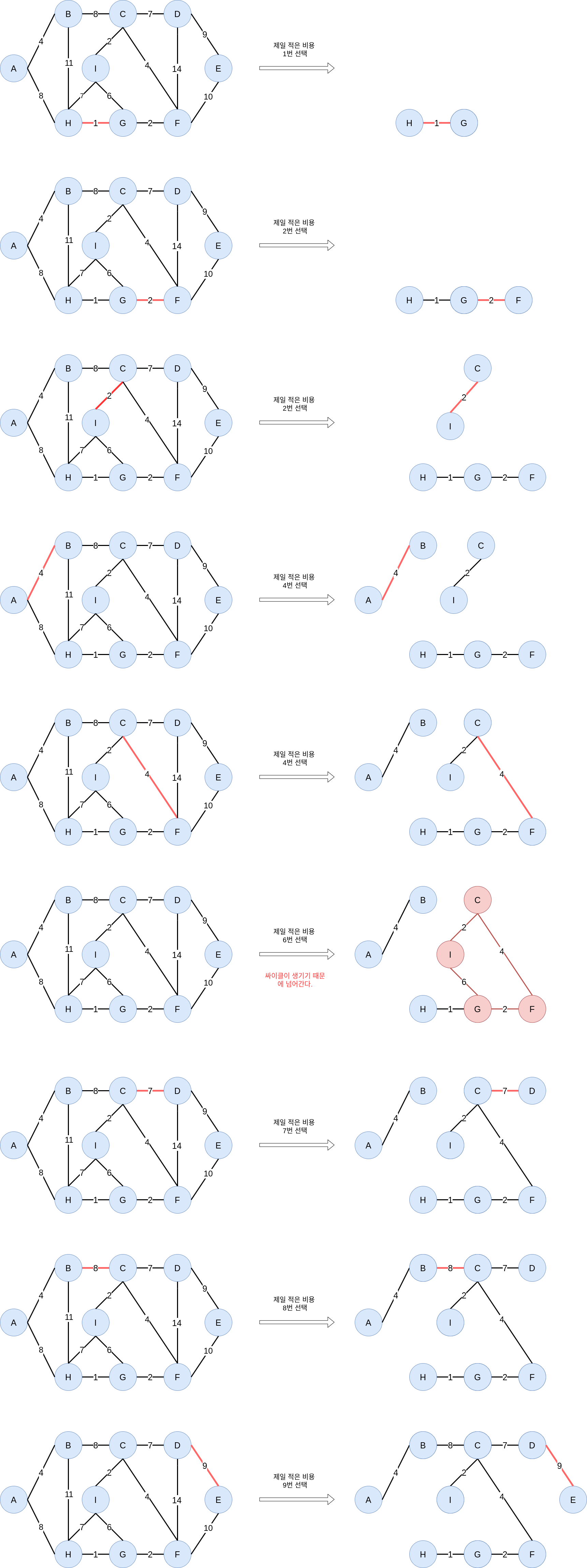

눈으로 한번 보면 편합니다.







싸이클을 검사하는 방법

• 위에서 싸이클이 생겼을때 우리는 선택된 엣지를 추가 하지 않고 그냥 넘어 갔습니다.
• 집합을 사용하여 어떻게 싸이클을 검사하는지 파악해 보겠습니다.



처음 모든 노드들을 집합으로 만듭니다.

{A} {B} {C} {D} {E} {F} {G} {H} {I}







집합에 선택된 노드를 넣어 준다.

• 선택한 간선을 넣어 줄때  임의의 집합 A에 노드를 합쳐 줍니다.
  예를 들어 A-B 를 연결하는 간선을 추가 해주면
  A = {A, B} 이렇게 추가가 됩니다.

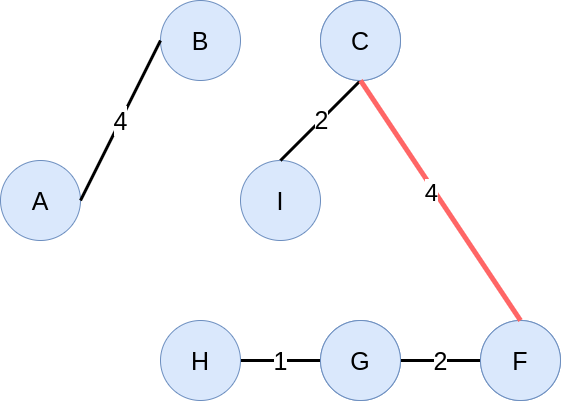

• 어느단계 까지 오면 다음과 같은 그림이 만들어 지게 됩니다.

집합 A

{A, B}



집합 B

{C,F,G,H,I}

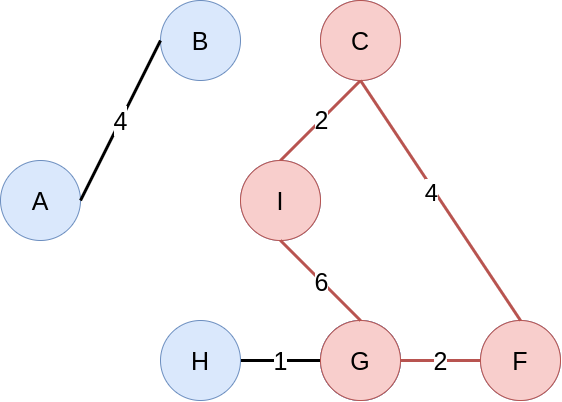

집합을 통해 싸이클을 검사한다.

• 여기서 I-G 를 택하여 그래프에 추가하면 싸이클이 생기게 됩니다.

• 다음과 같이 집합을 이용하여 검사하면 싸이클을 피할수 있습니다.
• 선택한 노드 I-G 가 동일한 집합에 속해 있는지 판단합니다.
• 만일 동일한 집합에 두 노드가 속해 있다면 싸이클이 생기게 됩니다.
• 두 노드가 다른 집합에 있다면 안전하게 연결 하면 됩니다.



집합 A

{A, B}



집합 B

{C,F,G,H,I}



• I G 는 집합 B에 모두 들어 있기 때문에 추가하게 되면 싸이클이 생깁니다.
• 하지만 B-C 를 봤을때 B 는 A 집합에 속에 있고 C 는 B 집합에 속해 있기 때문에
  연결 되어도 싸이클이 생기지 않습니다.









집합을 표현하는 방법

• 위에서 집합으로 그래프를 만들고 싸이클을 검사하는 방법을 보았습니다.
• 그럼 어떻게 집합을 표현하는지 살펴 보겠습니다.
• 트리구조로 집합을 표현합니다.
  그 이유는 싸이클을 검사할때 부모만 찾으면 쉽게 검사 할수 있기 때문입니다.

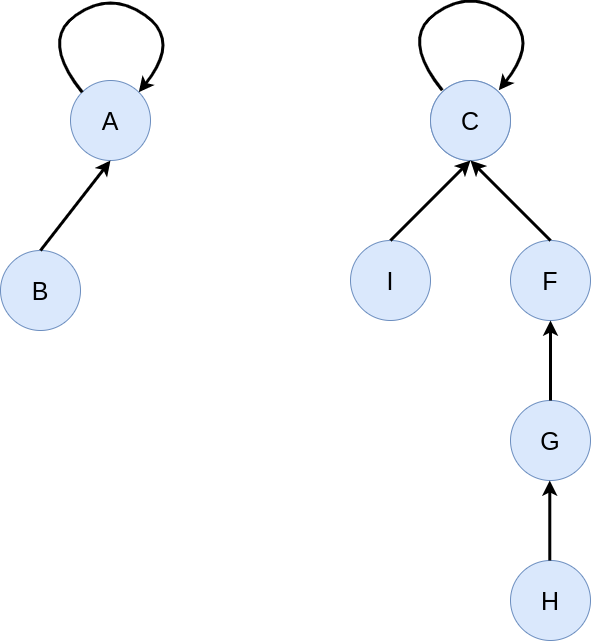

트리로 표현

• 집합을 트리로 표현합니다.
• 여기서 좀 다른점은 보통 Root 에서 뻗어 나가지만
  여기서는 자식에서 위로 뻗어나가는 방식으로 만듭니다.
• A 의 부모는 A 자신이기 때문에 스스로를 부모라고 합니다.



• 그림처럼 쉽게 집합에 포함되었는지 찾을수 있습니다
• 위에서 G-I 를 연결 할때 트리로 검사해봅니다.

G 의 부모 = C
I 의 부모 = C

• 부모가 동일 하기 때문에 같은 집합에 속해있다고 판단할수 있습니다.







배열로 표현

• 사실 트리로 굳이 표현할 필요가 없습니다.
• 왜냐면 배열로도 충분히 부모를 찾을수 있기 때문 입니다.



자신	A	B	C	D	E	F	G	H	I
부모	A	A	C	D	E	C	F	G	C







구현

구현부

package com.company;


import java.util.ArrayList;
import java.util.Collection;
import java.util.Collections;
import java.util.List;


public class Kruskal {

    // Edge 정의
    static class Edge implements Comparable<Edge> {
        int u;
        int v;
        int weight;


        // 정렬을 위한 비교함수
        @Override
        public int compareTo(Edge n) {
            return this.weight - n.weight;
        }

        public Edge(int u, int v, int weight) {
            this.u = u;
            this.v = v;
            this.weight = weight;
        }
    }


    // Edge 리스트
    public List<Edge> nodes = new ArrayList<Edge>();

    // 각각의 노드에 대한 부모를 저장
    private int []parent;

    // 부모가 가지고 있는 노드의 수정의
    private int []nodeSize;

    public void setNode(int u, int v, int weight) {
        Edge edge = new Edge(u, v, weight);
        nodes.add(edge);
    }

    // 싸이클 검사
    public boolean isCycle(int u, int v) {
        int xParent = findSet(u);
        int yParent = findSet(v);

        boolean ret = false;
        if (xParent == yParent) {
            ret = true;
        } else {
            ret = false;
        }
        return ret;
    }

    // 해당 노드의 부모를 찾는다.
    public int findSet(int node) {

        while (node != parent[node]) {
            parent[node] = parent[parent[node]];
            node = parent[node];
        }

        return node;
    }


    // 노드를 합친다.
    // 각각 노드의 부모를 찾는다.
    // 속도 개선을 위해 부모의 자식수를 비교한다.
    // 자식이 많은 쪽에 적은 쪽이 다시 자식이 된다.
    public void weightUnion(int u, int v) {
        int uParent = findSet(u);
        int vParent = findSet(v);

        if (nodeSize[uParent] <= nodeSize[vParent]) {
            parent[vParent] = uParent;
            nodeSize[vParent] = nodeSize[vParent]+nodeSize[uParent];
        }
    }

    // 크루스칼 알고리즘 수행
    public int runKruskal(int size) {
        // 낮은 순으로 정렬
        Collections.sort(nodes);
        size = size+1;

        // 부모사이즈와 부모 초기화
        parent = new int[size];
        nodeSize = new int[size];
        for(int i = 0; i <size; i++) {
            parent[i] = i;
            nodeSize[i] =1;
        }

        int sum = 0;
        for(Edge node : nodes) {
            // 싸이클이 존재 하지않으면 안전하다.
            if(!isCycle(node.u, node.v)) {
                // 두노드를 합친다.
                weightUnion(node.u,node.v);
                System.out.println("U:"+node.u+" V:"+node.v+ " weight:" +node.weight);
                sum += node.weight;
            }
        }

        System.out.println(sum);
        return 1;
    }
}



수행부

public class Main {
    public static void main(String[] args) {
	// write your code her
        Kruskal kruskal= new Kruskal();
        kruskal.setNode(0,1,4);
        kruskal.setNode(0,7,8);
        kruskal.setNode(1,2,8);
        kruskal.setNode(1,7,11);
        kruskal.setNode(2,3,7);
        kruskal.setNode(2,8,2);
        kruskal.setNode(2,5,4);
        kruskal.setNode(3,5,14);
        kruskal.setNode(3,4,9);
        kruskal.setNode(4,5,10);
        kruskal.setNode(5,6,2);
        kruskal.setNode(6,8,6);
        kruskal.setNode(6,8,6);
        kruskal.setNode(6,7,1);
        kruskal.setNode(7,8,7);
        kruskal.runKruskal(8);
    }
}



결과

U:6 V:7 weight:1
U:2 V:8 weight:2
U:5 V:6 weight:2
U:0 V:1 weight:4
U:2 V:5 weight:4
U:2 V:3 weight:7
U:0 V:7 weight:8
U:3 V:4 weight:9
37
